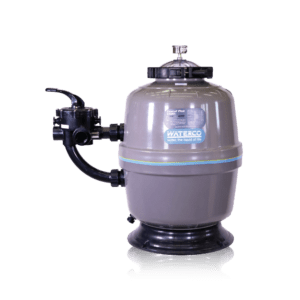

Exotuf Plus Side Mount

5/5

ด้วยรูปลักษณ์ที่สวยงาม ทันสมัย และแข็งแรงของ Exotuf Plus ผลิตภัณฑ์เครื่องกรองทรายสำหรับสระว่ายน้ำ ที่ได้รับการพัฒนา และผลิตโดย WATERCO แบรนด์ที่ขึ้นชื่อในเรื่องของระบบบำบัดน้ำที่มีประสิทธิภาพสูงจาก ประเทศออสเตรเลีย ด้วยการออกแบบของ Exotuf Plus ที่ผลิตจากวัสดุเทอร์โมพลาสติกคุณภาพสูง ด้วยเทคโนโลยีที่ทันสมัย เพื่อให้ได้ถังกรองที่มีความแข็งแรงทนทานต่อแรงกระแทกสูง อีกทั้งยังสามารถป้องกันการกัดกร่อนจากสารเคมี และ UV ได้เป็นอย่างดี และยังมาพร้อมกับก้านกรองแบบพิเศษ Fish Tail ที่ได้รับการออกแบบมาเพื่อช่วยให้สามารถประหยัดพลังงานได้มาก และลดปัญหาการกรองน้ำไม่ทั่วถึง ด้วยความคุ้มค่า และคุณภาพน้ำที่ดีที่คุณก็เป็นเจ้าของได้

Application

สระว่ายน้ำทุกขนาด ทุกประเภท

สระว่ายน้ำที่มีระบบสปาร่วมด้วย

สระว่ายน้ำบ้านพักอาศัย และเชิงพาณิชย์

บ่อปลา น้ำพุ สระน้ำในสวน

ตู้แสดงสัตว์น้ำ น้ำเกลือ และน้ำจืด

Product Description

– สามารถใช้ร่วมกับปั๊มที่ใช้พลังงานต่ำ หรือปั๊มประหยัดพลังงาน ทำให้ช่วยประหยัดน้ำได้มากกว่า 30%

– ตัวล๊อคมัลติพอร์ตวาล์วสามารถหมุนได้ 360 องศา เพื่อให้ง่าย และสะดวกในการติดตั้ง รวมถึงยังง่ายต่อการให้บริการอีกด้วย

– ระบบไฮดรอลิกที่มีประสิทธิภาพสูงช่วยให้การกระจายตัวของน้ำที่ดีเยี่ยม

– ช่วยให้การไหลได้อย่างมีความสมดุล เพื่อเพิ่มประสิทธิภาพการกรอง และการ Backwash อย่างสูงสุด

– ตัวถังกรองใช้วัสดุที่ทนทานต่อการกัดกร่อนของสารเคมี และ UV

– มีก้านไส้กรองในลักษณะ Fish Tail หางปลา ซึ่งช่วยเพิ่มประสิทธิภาพในการกรองและลดความถี่ในการทำความสะอาดถังกรอง

– ได้การรับรองมาตรฐานจาก WQA, ASX, SPASA

Technical Info – ข้อมูลทางเทคนิค

Exotuf Plus Side Mount Sand Filter Buying Guide
รุ่น วาล์ว แรงดันสูงสุด พื้นที่การกรอง อัตราการไหล

[บ้านพักอาศัย]

อัตราการไหล

[เชิงพานิชย์]

ปริมาณทราย
E500+S/M * 1.5” 3.5 bar 2.12 ft.2 9.40 m3/h 7.00 m3/h 110 กก.
E600+S/M * 1.5” 3.5 bar 3.05 ft.2 13.50 m3/h 10.20 m3/h 175 กก.
E702+S/M ** 2” 3.5 bar 4.14 ft.2 18.40m3/h 13.80 m3/h 270 กก.

หมายเหตุ: * ใช้ร่วมกับมัลติพอร์ตวาล์ว 2290421 ** ใช้ร่วมกับมัลติพอร์ตวาล์ว 22905130

                       อัตราการไหล สำหรับบ้านพักอาศัย อ้างอิงตาม Velocity ความเร็ว 48 m3 / ชม. / m2 การหมุนเวียนของระบบที่ 6 ชม.



Dimension

รุ่น Description ขนาดท่อ Dimension (mm.)
A B C D E F G H
FT-WI22602030 20” Exotuf Plus E500 Sand Filter 1.5” 550 718 484 618 398 472 88 589
FT-WI22602430 24” Exotuf Plus E600 Sand Filter 1.5” 635 954 484 824 224 537 88 735
FT-WI226022940 27” Exotuf Plus E702 Sand Filter 2” 755 1031 620 902 342 454 90 804

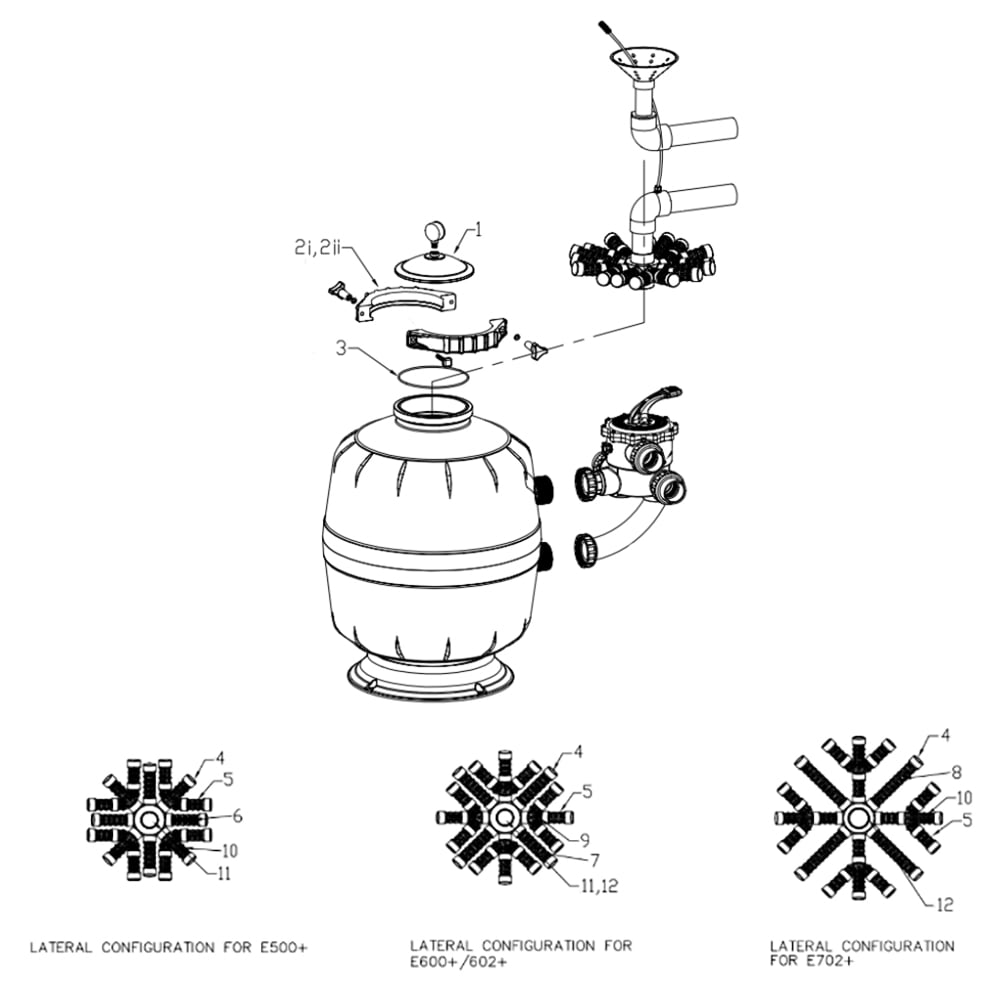

Ref No. Part No. Description
1 FT-WI-6209291 Lid 8″ ฝาเครื่องกรองทราย Exotuf Plus
2i FT-WI-622590 Clamp Band 6″ เข็มขัดรัดถังกรอง Exotuf Plus Suide Mount
2ii FT-WI-6220209 Clamp Band 8″ เข็มขัดรัดถังกรอง Exotuf Plus Suide Mount
3 FT-WI-6202691 O-Ring 180 x 4.5 mm. โอริงคอถังกรอง Exotuf Plus
4 FT-WI-620925 Lateral Threaded Cap Nut ฝาปิดก้านกรอง Fish Tail
5 FT-WI-620921 Lateral Waterco 75 mm. ก้านกรอง Fish Tail ขนาด 75 mm.
6 FT-WI-620922 Lateral Waterco 110 mm. ก้านกรอง Fish Tail ขนาด 110 mm.
7 FT-WI-620923 Lateral Waterco 145 mm. ก้านกรอง Fish Tail ขนาด 145 mm.
8 FT-WI-620924 Lateral Waterco 200 mm. ก้านกรอง Fish Tail ขนาด 200 mm.
9 FT-WI-6209226 Lateral Extension Arm Assembly Short ก้านกรอง 3 ทาง
10 FT-WI-6209227 Lateral Extension Arm Assembly Long ก้านกรอง 3 ทาง
11 FT-WI-620892 Manifold Waterco 40mm for E500+ / E600+
12 FT-WI-620893 Manifold Waterco 50mm for E702+



Part No. Description E500+ E600+ R702+
FT-WI-620925 Lateral Threaded Cap Nut ฝาปิดก้านกรอง Fish Tail 16 16 16
FT-WI-620921 Lateral Waterco 75 mm. ก้านกรอง Fish Tail ขนาด 75 mm. 8 12 12
FT-WI-620922 Lateral Waterco 110 mm. ก้านกรอง Fish Tail ขนาด 110 mm. 4
FT-WI-620923 Lateral Waterco 145 mm. ก้านกรอง Fish Tail ขนาด 145 mm. 4
FT-WI-620924 Lateral Waterco 200 mm. ก้านกรอง Fish Tail ขนาด 200 mm. 4
FT-WI-620926 Lateral Extension Arm Assembly Short ก้านกรอง 3 ทาง 4
FT-WI-620927 Lateral Extension Arm Assembly Long ก้านกรอง 3 ทาง 4 4
FT-WI-620892 Manifold Waterco 40mm for E500+ / E600+ 1 1
FT-WI-620893 Manifold Waterco 50mm for E702+ 1
