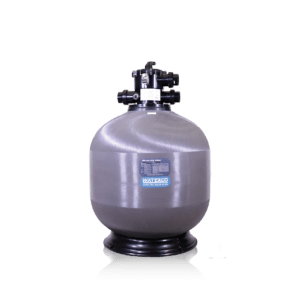

Micron Fiberglass Top Mount

5/5

เครื่องกรองทรายสำหรับสระว่ายน้ำ รุ่น Micron Fiberglass Sand Filter ที่ใช้เทคโนโลยีที่ทันสมัยในการผลิต ด้วยวัสดุไฟเบอร์กลาสที่มีคุณภาพสูง ทำให้ขึ้นชื่อในเรื่องของความแข็งแรงทนทาน ที่สามารถทนทานต่อการกัดกร่อนของสารเคมี และรังสี UV ได้เป็นอย่างดี พร้อมด้วยก้านกรองแบบพิเศษ Fish Tail ที่ไออกแบบมาเพื่อช่วยให้สามารถประหยัดพลังงานได้มาก และลดปัญหาการกรองน้ำไม่ทั่วถึง

Application

สระว่ายน้ำทุกขนาด ทุกประเภท

สระว่ายน้ำที่มีระบบสปาร่วมด้วย

สระว่ายน้ำบ้านพักอาศัย และเชิงพาณิชย์

บ่อปลา น้ำพุ สระน้ำในสวน

ตู้แสดงสัตว์น้ำ น้ำเกลือ และน้ำจืด

Product Description

– สามารถใช้ร่วมกับปั๊มที่ใช้พลังงานต่ำ หรือปั๊มประหยัดพลังงาน ทำให้ช่วยประหยัดน้ำได้มากกว่า 30%

ตัวถังกรองทรายผลิตด้วยวิธีการขึ้นรูปไฟเบอร์กลาสด้วยเทคโนโลยีที่ทันสมัย ภายในตัวในถังถูกเคลือบทับด้วยโพลีเอสเทอร์ เรซิ่น และเส้นใยไฟเบอร์กลาสคุณภาพสูง

ตัวล็อคมัลติพอร์ตวาล์วสามารถหมุนได้ 360 องศา เพื่อให้ง่ายและสะดวกในการติดตั้ง รวมถึงยังง่ายต่อการให้บริการอีกด้วย

– ระบบไฮดรอลิกที่มีประสิทธิภาพสูงช่วยให้การกระจายตัวของน้ำที่ดีเยี่ยม

– ช่วยให้การไหลได้อย่างมีความสมดุล เพื่อเพิ่มประสิทธิภาพการกรอง และการ Backwash อย่างสูงสุด

– ตัวถังกรองใช้วัสดุที่ทนทานต่อการกัดกร่อนของสารเคมี และ UV

– มีก้านไส้กรองในลักษณะ Fish Tail หางปลา ซึ่งช่วยเพิ่มประสิทธิภาพในการกรองและลดความถี่ในการทำความสะอาดถังกรอง

ได้การรับรองมาตรฐานจาก WQA, ASX, SPASA

Technical Info – ข้อมูลทางเทคนิค

Micron Fiberglass Top Mount Sand Filter Buying Guide
รุ่น วาล์ว แรงดันสูงสุด พื้นที่การกรอง อัตราการไหล

[บ้านพักอาศัย]

อัตราการไหล

[เชิงพานิชย์]

ปริมาณทราย
S500 * 1.5” 2.5 bar 2.12 ft.2 9.40 m3/h 7.00 m3/h 80 กก.
S600 ** 1.5” 2.5 bar 3.05 ft.2 13.50 m3/h 10.20 m3/h 160 กก.
S750 *** 2” 2.5 bar 4.76 ft.2 21.10 m3/h 15.60 m3/h 220 กก.
S800 *** 2” 2.5 bar 5.38 ft.2 24.10 m3/h 18.10 m3/h 340 กก.
S900 *** 2” 2.5 bar 6.85 ft.2 30.50 m3/h 22.70 m3/h 470 กก.

หมายเหตุ: * ใช้ร่วมกับมัลติพอร์ตวาล์ว 22804416 ** ใช้ร่วมกับมัลติพอร์ตวาล์ว 228042 *** ใช้ร่วมกับมัลติพอร์ตวาล์ว 228053

                       อัตราการไหล สำหรับบ้านพักอาศัย อ้างอิงตาม Velocity ความเร็ว 48 m3 / ชม. / m2 การหมุนเวียนของระบบที่ 6 ชม

Dimension



รุ่น Description ขนาดท่อ Dimension (mm.)
A B C D E F G
FT-WI-22022 20” S500 Micron Fiberglass Sand Filter 1.5” 505 864 484 625 672 731 88
FT-WI-22024 24” S600 Micron Fiberglass Sand Filter 1.5” 622 968 484 721 778 832 88
FT-WI-22030 30” S750 Micron Fiberglass Sand Filter 2” 772 1217 620 867 937 1037 90
FT-WI-22032 32” S800 Micron Fiberglass Sand Filter 2” 810 1157 620 807 877 977 90
FT-WI-22036 36” S900 Micron Fiberglass Sand Filter 2” 910 1234 620 884 954 1054 90

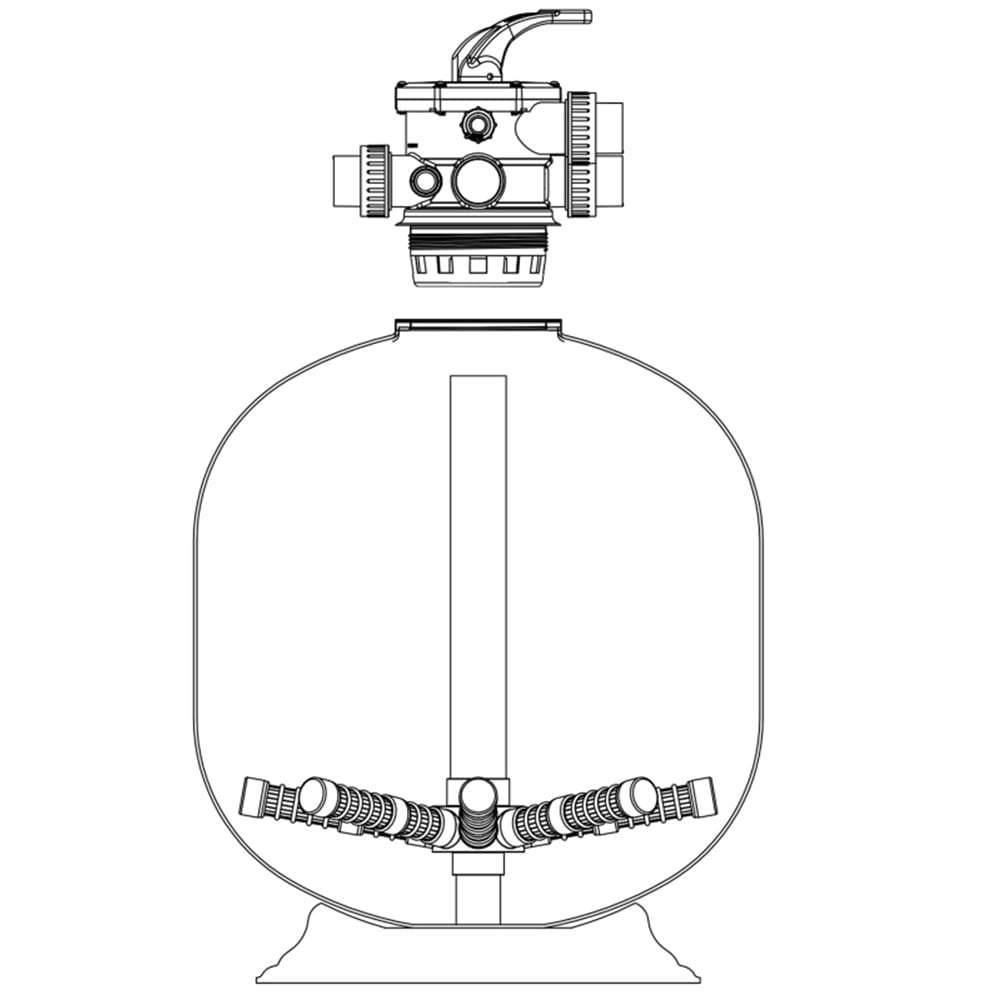

Ref No. Part No. Description
FT-WI-6209227 Lateral Extension Arm Assembly Long (4 required for S602) 3
FT-WI-62100 Valve Neck O Ring (Suits 40mm MPV)
FT-WI-62101 Micron Valve Gasket (50mm)
FT-WI-62102 Micron S/S Dome Nut & Washer (Set of 12)
FT-WI-621630 Pressure Gauge Back Mount (Oil Filled) 400 kPa
FT-WI-621632 Pressure Gauge Bottom Mount (Oil Filled) 400kPa
FT-WI-634024B  50mm Half Union
FT-WI-6340241 50mm Union O Ring
FT-WI-620936 Drain Plug Assembly Connector 1″ BSPT
FT-WI-121558 Sweep elbow kit 40mm 8
FT-WI-121559 Sweep elbow kit 50mm 8
FT-WI-620921 Lateral Waterco 75 mm. ก้านกรอง Fish Tail
FT-WI-620922 Lateral Waterco 110 mm. ก้านกรอง Fish Tail
FT-WI-620923 Lateral Waterco 145 mm. ก้านกรอง Fish Tail
FT-WI-620924 Lateral Waterco 200 mm. ก้านกรอง Fish Tail
FT-WI-620925 Lateral Threaded Cap Nut ฝาปิดก้านกรอง Fish Tail



Part No. Description SM500 SM600 SM750 SM900
FT-WI-620925 Lateral Threaded Cap Nut ฝาปิดก้านกรอง Fish Tail 8 8 8 8
FT-WI-620921 Lateral Waterco 75 mm. ก้านกรอง Fish Tail  8 8 8
FT-WI-620922 Lateral Waterco 110 mm. ก้านกรอง Fish Tail  8
FT-WI-620923 Lateral Waterco 145 mm. ก้านกรอง Fish Tail 8 8
FT-WI-620924 Lateral Waterco 200 mm. ก้านกรอง Fish Tail 8
FT-WI-620926 Lateral Extension Arm Assembly Short ก้านกรอง 3 ทาง 4 4 4
FT-WI-620927 Lateral Extension Arm Assembly Long ก้านกรอง 3 ทาง 4
FT-WI-620892 Manifold Waterco 40mm for 1 1
FT-WI-620893 Manifold Waterco 50mm  1 1



– สามารถใช้ร่วมกับปั๊มที่ใช้พลังงานต่ำ หรือปั๊มประหยัดพลังงาน ทำให้ช่วยประหยัดน้ำได้มากกว่า 30%

ตัวถังกรองทรายผลิตด้วยวิธีการขึ้นรูปไฟเบอร์กลาสด้วยเทคโนโลยีที่ทันสมัย ภายในตัวในถังถูกเคลือบทับด้วยโพลีเอสเทอร์ เรซิ่น และเส้นใยไฟเบอร์กลาสคุณภาพสูง

ตัวล็อคมัลติพอร์ตวาล์วสามารถหมุนได้ 360 องศา เพื่อให้ง่ายและสะดวกในการติดตั้ง รวมถึงยังง่ายต่อการให้บริการอีกด้วย

– ระบบไฮดรอลิกที่มีประสิทธิภาพสูงช่วยให้การกระจายตัวของน้ำที่ดีเยี่ยม

– ช่วยให้การไหลได้อย่างมีความสมดุล เพื่อเพิ่มประสิทธิภาพการกรอง และการ Backwash อย่างสูงสุด

– ตัวถังกรองใช้วัสดุที่ทนทานต่อการกัดกร่อนของสารเคมี และ UV

– มีก้านไส้กรองในลักษณะ Fish Tail หางปลา ซึ่งช่วยเพิ่มประสิทธิภาพในการกรองและลดความถี่ในการทำความสะอาดถังกรอง

ได้การรับรองมาตรฐานจาก WQA, ASX, SPASA

Technical Info – ข้อมูลทางเทคนิค

Micron Fiberglass Top Mount Sand Filter Buying Guide
รุ่น วาล์ว แรงดันสูงสุด พื้นที่การกรอง อัตราการไหล

[บ้านพักอาศัย]

อัตราการไหล

[เชิงพานิชย์]

ปริมาณทราย
S500 * 1.5” 2.5 bar 2.12 ft.2 9.40 m3/h 7.00 m3/h 80 กก.
S600 ** 1.5” 2.5 bar 3.05 ft.2 13.50 m3/h 10.20 m3/h 160 กก.
S750 *** 2” 2.5 bar 4.76 ft.2 21.10 m3/h 15.60 m3/h 220 กก.
S800 *** 2” 2.5 bar 5.38 ft.2 24.10 m3/h 18.10 m3/h 340 กก.
S900 *** 2” 2.5 bar 6.85 ft.2 30.50 m3/h 22.70 m3/h 470 กก.

หมายเหตุ: * ใช้ร่วมกับมัลติพอร์ตวาล์ว 22804416 ** ใช้ร่วมกับมัลติพอร์ตวาล์ว 228042 *** ใช้ร่วมกับมัลติพอร์ตวาล์ว 228053

                       อัตราการไหล สำหรับบ้านพักอาศัย อ้างอิงตาม Velocity ความเร็ว 48 m3 / ชม. / m2 การหมุนเวียนของระบบที่ 6 ชม

Dimension



รุ่น Description ขนาดท่อ Dimension (mm.)
A B C D E F G
FT-WI-22022 20” S500 Micron Fiberglass Sand Filter 1.5” 505 864 484 625 672 731 88
FT-WI-22024 24” S600 Micron Fiberglass Sand Filter 1.5” 622 968 484 721 778 832 88
FT-WI-22030 30” S750 Micron Fiberglass Sand Filter 2” 772 1217 620 867 937 1037 90
FT-WI-22032 32” S800 Micron Fiberglass Sand Filter 2” 810 1157 620 807 877 977 90
FT-WI-22036 36” S900 Micron Fiberglass Sand Filter 2” 910 1234 620 884 954 1054 90







Ref No. Part No. Description
FT-WI-6209227 Lateral Extension Arm Assembly Long (4 required for S602) 3
FT-WI-62100 Valve Neck O Ring (Suits 40mm MPV)
FT-WI-62101 Micron Valve Gasket (50mm)
FT-WI-62102 Micron S/S Dome Nut & Washer (Set of 12)
FT-WI-621630 Pressure Gauge Back Mount (Oil Filled) 400 kPa
FT-WI-621632 Pressure Gauge Bottom Mount (Oil Filled) 400kPa
FT-WI-634024B  50mm Half Union
FT-WI-6340241 50mm Union O Ring
FT-WI-620936 Drain Plug Assembly Connector 1″ BSPT
FT-WI-121558 Sweep elbow kit 40mm 8
FT-WI-121559 Sweep elbow kit 50mm 8
FT-WI-620921 Lateral Waterco 75 mm. ก้านกรอง Fish Tail
FT-WI-620922 Lateral Waterco 110 mm. ก้านกรอง Fish Tail
FT-WI-620923 Lateral Waterco 145 mm. ก้านกรอง Fish Tail
FT-WI-620924 Lateral Waterco 200 mm. ก้านกรอง Fish Tail
FT-WI-620925 Lateral Threaded Cap Nut ฝาปิดก้านกรอง Fish Tail



Part No. Description SM500 SM600 SM750 SM900
FT-WI-620925 Lateral Threaded Cap Nut ฝาปิดก้านกรอง Fish Tail 8 8 8 8
FT-WI-620921 Lateral Waterco 75 mm. ก้านกรอง Fish Tail  8 8 8
FT-WI-620922 Lateral Waterco 110 mm. ก้านกรอง Fish Tail  8
FT-WI-620923 Lateral Waterco 145 mm. ก้านกรอง Fish Tail 8 8
FT-WI-620924 Lateral Waterco 200 mm. ก้านกรอง Fish Tail 8
FT-WI-620926 Lateral Extension Arm Assembly Short ก้านกรอง 3 ทาง 4 4 4
FT-WI-620927 Lateral Extension Arm Assembly Long ก้านกรอง 3 ทาง 4
FT-WI-620892 Manifold Waterco 40mm for 1 1
FT-WI-620893 Manifold Waterco 50mm  1 1
