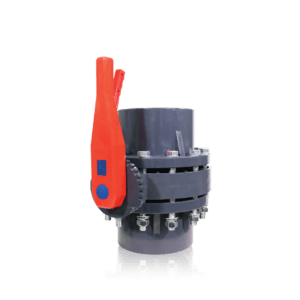

ใช้ร่วมกับระบบท่อ และอุปกรณ์ระบบสระว่ายน้ำ
– ทนแรงดันได้สูงสุดถึง 200 PSI
– ตัวบอดี้ และก้านเพลาทำจาก U-PVC คุณภาพสูง
– การออกแบบที่ป้องกันการรั่วด้วยแผ่นชาร์ปซีล EPDM และโอริง ที่ทนต่อสภาพสุญญากาศ
– ซีลและโอริง ผลิตจากวัสดุ EPDM
– ก้านวาล์วผลิตจากวัสดุ ABS ที่มีความแข็งแรง ทนทาน
Technical Info – ข้อมูลทางเทคนิค
| U-PVC Butterfly Valve Buying Guide | ||||||
| รุ่น | รายละเอียด | ขนาด D (นิ้ว) |
ANSIขนาด d (มิลลิเมตร) |
ขนาด DN (มิลลิเมตร) |
||
| BTV-ER-3.0 | วาล์วผีเสื้อพร้อมหน้าแปลน | 3” | 139.5 | 140 | ||
| BTV-ER-4.0 | วาล์วผีเสื้อพร้อมหน้าแปลน | 4” | 152.4 | 150 | ||
| BTV-ER-6.0 | วาล์วผีเสื้อพร้อมหน้าแปลน | 6” | 241.5 | 240 | ||
| BTV-ER-8.0 | วาล์วผีเสื้อพร้อมหน้าแปลน | 8” | 298.5 | 295 | ||
Dimension
| รุ่น | Description | ขนาดท่อ | Dimension (mm.) | |||
| A | B | C | D | |||
| BTV-ER-3.0 | U-PVC Butterfly Valve with Flange – Bolt M16 | 3” | 275 | 174 | 227 | 182 |
| BTV-ER-4.0 | U-PVC Butterfly Valve with Flange – Bolt M16 | 4” | 352 | 223 | 291 | 232 |
| BTV-ER-6.0 | U-PVC Butterfly Valve with Flange – Bolt M16 | 6” | 511 | 324 | 422 | 338 |
| BTV-ER-8.0 | U-PVC Butterfly Valve with Flange – Bolt M16 | 8” | 666 | 422 | 550 | 440 |
– ทนแรงดันได้สูงสุดถึง 200 PSI
– ตัวบอดี้ และก้านเพลาทำจาก U-PVC คุณภาพสูง
– การออกแบบที่ป้องกันการรั่วด้วยแผ่นชาร์ปซีล EPDM และโอริง ที่ทนต่อสภาพสุญญากาศ
– ซีลและโอริง ผลิตจากวัสดุ EPDM
– ก้านวาล์วผลิตจากวัสดุ ABS ที่มีความแข็งแรง ทนทาน
Technical Info – ข้อมูลทางเทคนิค
| U-PVC Butterfly Valve Buying Guide | ||||||
| รุ่น | รายละเอียด | ขนาด D (นิ้ว) |
ANSIขนาด d (มิลลิเมตร) |
ขนาด DN (มิลลิเมตร) |
||
| BTV-ER-3.0 | วาล์วผีเสื้อพร้อมหน้าแปลน | 3” | 139.5 | 140 | ||
| BTV-ER-4.0 | วาล์วผีเสื้อพร้อมหน้าแปลน | 4” | 152.4 | 150 | ||
| BTV-ER-6.0 | วาล์วผีเสื้อพร้อมหน้าแปลน | 6” | 241.5 | 240 | ||
| BTV-ER-8.0 | วาล์วผีเสื้อพร้อมหน้าแปลน | 8” | 298.5 | 295 | ||
Dimension
| รุ่น | Description | ขนาดท่อ | Dimension (mm.) | |||
| A | B | C | D | |||
| BTV-ER-3.0 | U-PVC Butterfly Valve with Flange – Bolt M16 | 3” | 275 | 174 | 227 | 182 |
| BTV-ER-4.0 | U-PVC Butterfly Valve with Flange – Bolt M16 | 4” | 352 | 223 | 291 | 232 |
| BTV-ER-6.0 | U-PVC Butterfly Valve with Flange – Bolt M16 | 6” | 511 | 324 | 422 | 338 |
| BTV-ER-8.0 | U-PVC Butterfly Valve with Flange – Bolt M16 | 8” | 666 | 422 | 550 | 440 |
