ProSeries Side Mount

5/5

เครื่องกรองทราย รุ่น ProSeries ที่ได้รับการออกแบบ และผลิตโดย HAYWARD ที่ได้รับความไว้วางใจจากผู้ใช้งานเป็นจำนวนมาก ด้วยกระบวนการผลิตโดยวิธีการขึ้นรูปจากวัสดุที่มีความแข็งแรง ทนทานสูง สามารถทนการกัดกร่อนได้เป็นอย่างดี อีกทั้งยังมีอายุการใช้งานที่ยาวนาน และยังง่ายต่อการใช้งานเพียงควบคุมฟังก์ชั่นผ่านมัลติพอร์ตวาล์วเท่านั้น

Application

สระว่ายน้ำขนาดเล็กถึงขนาดกลาง

สระว่ายน้ำที่มีระบบสปาร่วมด้วย

สระว่ายน้ำบ้านพักอาศัย

บ่อปลา น้ำพุ สระน้ำในสวน

ตู้แสดงสัตว์น้ำ น้ำเกลือ และน้ำจืด

Product Description

– วัสดุเทอร์โมพลาสติกที่มีประสิทธิภาพ สามารถทนทานต่อทุกสภาพอากาศ

– มัลติพอร์ตวาล์ว VariFlo เพื่อให้อัตราการไหลสูงที่สุด และใช้งานง่าย

– แรงดันจากชั้นทรายช่วยให้ระบายน้ำออกจากถังกรองได้อย่างรวดเร็ว

– เข็มขัดรัดถังกรองที่ออกแบบมาเพื่อให้สามารถหมุน มัลติพอร์ตวาล์วได้ 360

– มีตัวกระจายน้ำด้านบน เพื่อให้มั่นใจได้ว่าน้ำจะไหลผ่านจากด้านบนของชั้นกรองทรายได้อย่างทั่วถึง

– ท่อภายในถังกรองทำให้การไหลของน้ำได้อย่างราบรื่น และเต็มประสิทธิภาพ

– ก้านกรองแบบก้านร่มที่สามารถพับได้ เพื่อให้การไหลของน้ำมีความสมดุล รวมถึงการ Backwash และยังง่ายต่อการซ่อมบำรุง

– ได้การรับรองมาตรฐานจาก NSF International

Technical Info – ข้อมูลทางเทคนิค

ProSeries Side-Mount Sand Filter Buying Guide
รุ่นวาล์วแรงดันสูงสุดพื้นที่การกรองอัตราการไหลน้ำหนักปริมาณทรายรอบการทำงาน (ในหน่วยแกลลอน)
8 ชั่วโมง10 ชั่วโมง
S244S *
1.5”3.45 bar3.14 ft.214.00m3/h24.04กก.91 กก.29,76037,200
S310S**
1.5”3.45 bar3.14 ft.222.20m3/h34.47กก.227 กก.47,04058,800

หมายเหตุ: * ใช้ร่วมกับมัลติพอร์ตวาล์ว SP0710X62 ** ใช้ร่วมกับมัลติพอร์ตวาล์ว SP0715X62

ข้อมูลด้านประสิทธิภาพของมัลติพอร์ตวาล์ว

รุ่นขนาดท่อFilter

กรอง

Backwash

ล้างย้อน

Waste

ถ่ายน้ำทิ้ง

Recirculate

หมุนเวียนน้ำ

Rinse

ล้างทราย

Closed

ปิด

SP0710X621.5” FIP
SP0715X622” MIP



Dimension

รุ่นDescriptionขนาดท่อDimension (mm.)
WH
FT-HA-S244S24 ½ Pro-Series Sand Filter1.5”620910
FT-HA-S310S30 ½ Pro-Series Sand Filter2”7801040

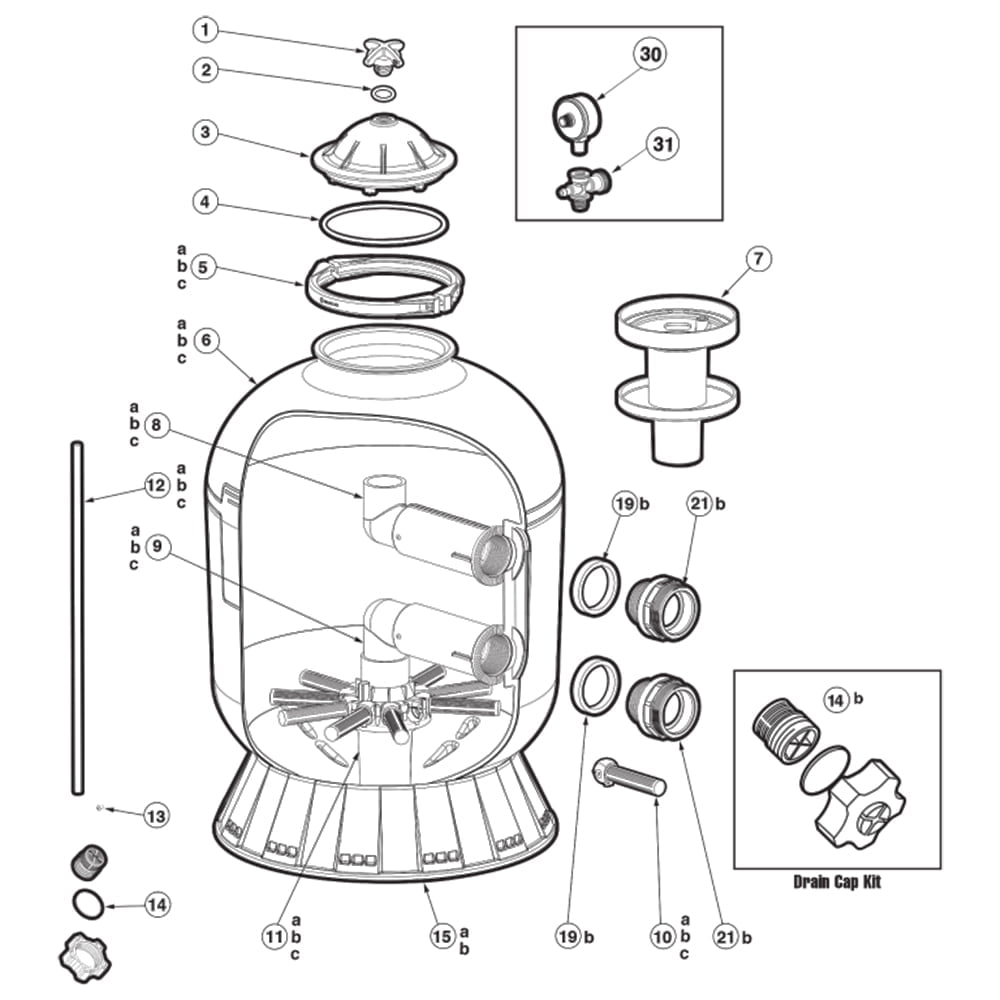

Ref No.Part No.Description
1FT-HA-SX200Gจุุกวาล์วไล่อากาศสำหรับ ProSeries – Side Mount
2FT-HA-SX200Z5โอริงจุกวาล์วไล่อากาศสำหรับ ProSeries – Side Mount
3FT-HA-SX244Kฝาด้านบนเครื่องกรองทราย ProSeries – Side Mount
4FT-HA-GMX600Fโอริงคอถังเครื่องกรองทราย ProSeries – Side Mount
5FT-HA-SX310Nเข็มขัดรัดคอถัง สำหรับเครื่องกรองทราย ProSeries – Side Mount
7FT-HA-SX244Gหัวจ่ายน้ำภายในเครื่องกรองทราย ProSeries – Side Mount
8aFT-HA-SX244CD1FWTop Elbow Assy สำหรับ ProSeries – S244S
8bFT-HA-SX310CD2FWTop or Bottom Elbow Assy สำหรับ ProSeries – S310S
9aFT-HA-SX244CD2FWBottom Elbow Assy สำหรับ ProSeries – S244S
9bFT-HA-SX310CD2FWTop or Bottom Elbow Assy สำหรับ ProSeries – S310S
10aFT-HA-SX240DNก้านไส้กรอง สำหรับ S244S (รุ่นน็อต/พับได้)
10bFT-HA-SX310HNก้านไส้กรอง สำหรับ S310S (รุ่นน็อต/พับได้)
11aFT-HA-SX242MA1ไส้กรองครบชุดไม่มีท่องอ สำหรับ S244S
11bFT-HA-SX242MA2ไส้กรองครบชุดไม่มีท่องอ สำหรับ S310S
14FT-HA-SX180LAจุกน้ำทิ้งพร้อมฝาปิด สำหรับเครื่องกรองทราย ProSeries
15aFT-HA-SX200Jฐานเครื่องกรองทราย ProSeries รุ่น ขนาด 24″
15bFT-HA-SX310Jฐานเครื่องกรองทราย ProSeries รุ่น ขนาด 31″
17FT-HA-SX200Z4PAK2โอริงท่อเข้าออกมัลติพอร์ตวาล์ว Side Mount
19aFT-HA-SX360Z1โอริงเครื่องกรองทราย ProSeries – Side Mount
19bFT-HA-SX360Eโอริง Spacer เครื่องกรองทราย ProSeries – Side Mount
21FT-HA-SX244PXBulkhead Fitting เครื่องกรองทราย ProSeries – Side Mount
22FT-HA-ECX270861เพรชเชอร์เกจสำหรับเครื่องกรองทราย ProSeries แบบ 1 เข็ม
22FT-HA-ECX271261เพรชเชอร์เกจสำหรับเครื่องกรองทราย ProSeries แบบ 3 เข็ม
31FT-HA-DEX2400SAdapter วาล์วไล่อากาศ สำหรับ ProSeries – Side Mount
FT-HA-DEX2400Z3AO-RING FOR RELIEF VALVE STEM (DEX2400S)
