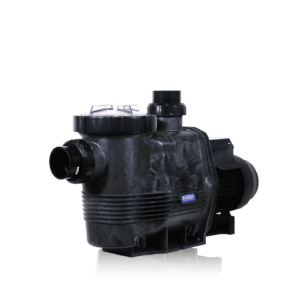

Hydrostorm Plus Pump

5/5

ปั๊มสระว่ายน้ำที่มีประสิทธิภาพสูงจาก WATERCO รุ่น Hydrostorm Plus Pump ด้วยคุณสมบัติแบบ High-Performance Pump ที่ออกแบบมาให้สามารถใช้งานได้หลากหลาย ด้วยอัตราการไหลของน้ำที่มาก ในระยะแรงส่งที่สูง ตัวปั๊มผลิตโดยใช้วัสดุที่มีความแข็งแรง ทนทานต่อการกัดกร่อน พร้อมมอเตอร์แบบ TEFC ที่มีความทันสมัย

Application

สระว่ายน้ำขนาดเล็กถึงขนาดกลาง

อุปกรณ์กรองเพื่อทำความสะอาด แบบเคลื่อนย้ายได้

อ่างน้ำร้อน บ่อแช่ตัว

บ่อปลา น้ำพุ สระน้ำในสวน

ตู้แสดงสัตว์น้ำ น้ำเกลือ และน้ำจืด

Product Description

– ฝาปั๊มเป็นแบบใสทำให้สามารถมองเห็นภายในได้เพื่อให้ผู้ใช้งาน ทราบได้ว่าควรต้องทำความสะอาดตะกร้าเพื่อล้างสิ่งสกปรกเมื่อใด

– มาพร้อมตัวเชื่อมต่อท่อ U-PVC แบบ Union เพื่อความสะดวกและรวดเร็ว

– Mechanical Seal ผลิตจากวัสดุคาร์บอน/กราไฟท์ คุณภาพสูง พร้อมกับสปริงแบบสแตนเลส 316

– มอเตอร์ประสิทธิภาพสูง IPX5 พร้อมเพลามอเตอร์สแตนเลสเกรด 431 และพัดลมระบายความร้อนภายในมอเตอร์

– มีตัวป้องกันความร้อนที่สูงจนเกินไป

– มาพร้อมตัวฐานปั๊ม สำหรับใช้ยึดตัวปั๊มที่มีความมั่นคง

– Secondary Seal เพื่อการปกป้องมอเตอร์ปั๊มเป็นพิเศษแบบ 2 ชั้น พร้อมท่อเดรนสำหรับระบายน้ำ

– การออกแบบใบพัดและตัวกระจายน้ำ ทำให้ระบบไฮดรอลิกส์มีประสิทธิภาพ

– ตัวปั๊มผลิตด้วยการขึ้นรูปเป็นชิ้นเดียว จากวัสดุเทอร์โมพลาสติกเสริมใยแก้ว

– ได้รับการรับรองมาตรฐานจาก UL, ASX, APSP, WQA and CE

Technical Info – ข้อมูลทางเทคนิค

Hydrostorm Plus Pump Buying Guide
รุ่น ค่ากำลังมอเตอร์  กำลังไฟฟ้าที่มอเตอร์ใช้ Amps แรงดันไฟฟ้าความถี่ 50Hz ระบบแรงดันไฟฟ้า ขนาดท่อ อัตราการไหล (m3/h)
8 ม. 10 ม.
Hydrostorm Plus 100 1.0 HP 0.75 kW 4.66 220-240V Single Phase 2” 14.50 13.00
Hydrostorm Plus 200 2.0 HP 1.5 kW 6.3 220-240V Single Phase 2” 23.00 21.50
Hydrostorm Plus 300 3.0 HP 2.2 kW 9.0 220-240V Single Phase 2.5” x 2” 32.50 30.00
Hydrostorm Plus 3003 3.0 HP/3 Phase 2.2 kW 4.1 380-415V Three Phase 2.5” x 2” 32.50 30.00

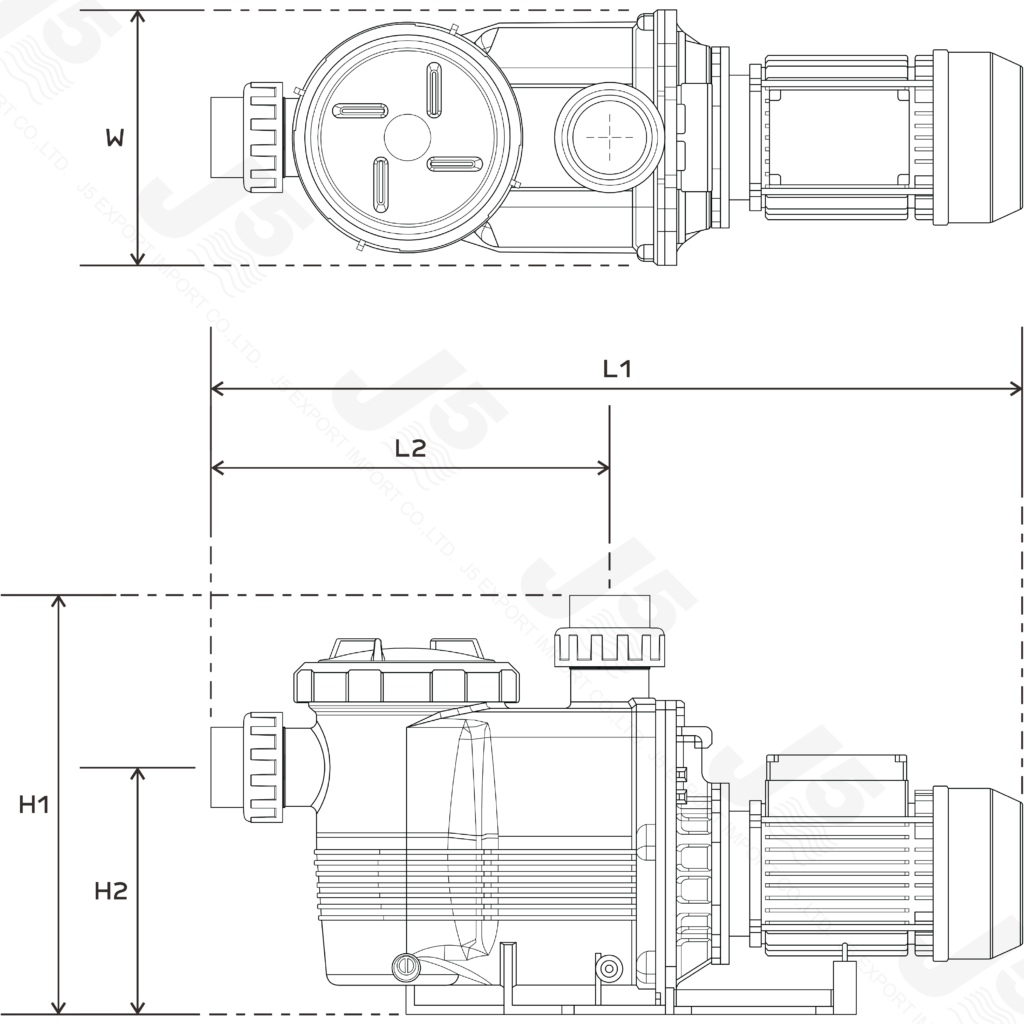

Dimension





รุ่น ค่ากำลังมอเตอร์  ขนาดท่อ Dimension (mm.)
L1 L2 H1 H2 W1
PS-WI-2405100 1 HP 2” 600 310 340 201 227
PS-WI-2405150 1.5 HP 2” 647 310 340 201 227
PS-WI-2405200 2 HP 2” 647 310 340 201 227
PS-WI-2405300 3 HP 2.5” X 2” 730 310 340 201 227
PS-WI-24053003 3 HP / 3 Phase 2.5” X 2” 730 310 340 201 227

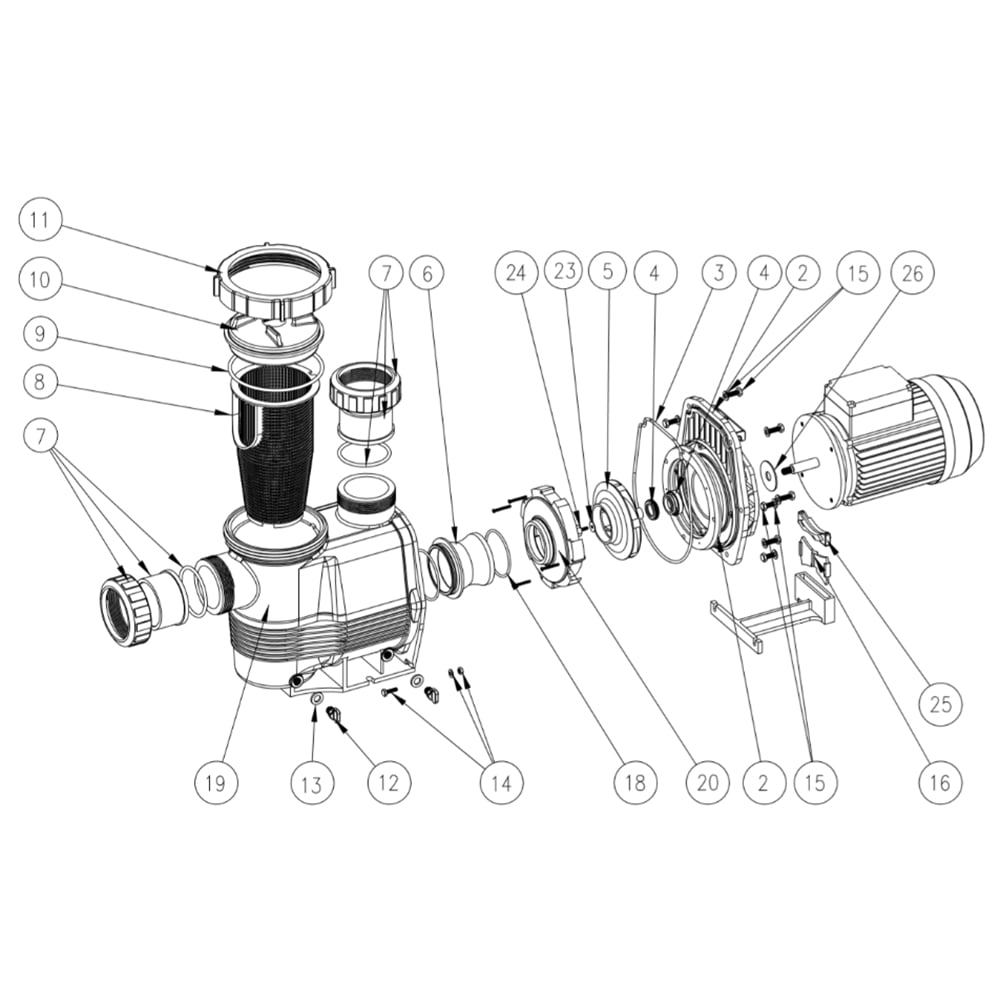

Ref No. Part No. Description
2 PS-WI-6340681 Bracket Assembly
3 PS-WI-634070 โอริงปั๊ม [Pump Body O-Ring]
4 PS-WI-6340162 ชาร์ปซีล [Mechanical Seal] S/S 316
5 PS-WI-634012 ใบพัดปั๊ม [Impeller] HYDROSTORM PLUS 100
5 PS-WI-6340145 ใบพัดปั๊ม [Impeller] HYDROSTORM PLUS 200
5 PS-WI-63401534 ใบพัดปั๊ม [Impeller] HYDROSTORM PLUS 300
6 PS-WI-634079 Suction Nozzle – HYDROSTORM PLUS 100 – 250
6 PS-WI-634081 Suction Nozzle – HYDROSTORM PLUS 300 – 400
7 PS-WI-634024B 50 mm. Half Union C/W O-Ring
7 PS-WI-63406550BLK 65/50 mm. Half Union – Suit 6340783
8 PS-WI-634085 ตะกร้าปั๊ม [H/L Pot Basket] HYDROSTORM PLUS
9 PS-WI-61214 โอริงฝาปั๊ม [H/L Pot Lid O-Ring ] HYDROSTORM PLUS
10 PS-WI-634082 ฝาปั๊ม [H/L Pot Lid] HYDROSTORM PLUS
11 PS-WI-61209 ตัวล็อคฝาปั๊ม [H/L Pot Lock Ring] HYDROSTORM PLUS
12 PS-WI-634023 จุดอุดเสื้อปั๊ม [Drain Plug]
13 PS-WI-S0808921 แหวนรองจุกอุดเสื้อปั๊ม [Drain Plug Washer]
16 PS-WI-634021 ตัวรองขาปั๊ม [Pump Foot Insert] – HYDROSTORM PLUS
17 PS-WI-634022 ขาตั้งปั๊ม [Pump Foot] – HYDROSTORM PLUS
18 PS-WI-634011 ซีลฝาครอบใบพัดปั๊ม [Diffuser Gasket] 100 – 250
18 PS-WI-6340113 ซีลฝาครอบใบพัดปั๊ม [Diffuser Gasket] 300 – 400/ Suction Nozzle O-Ring
19 PS-WI-6340761 เสื้อปั๊ม [Pump Face H/L Pot Body] 100 – 250
19 PS-WI-6340783 เสื้อปั๊ม [Pump Face H/L Pot Body] 300 – 400
20 PS-WI-634010 ฝาครอบใบพัดปั๊ม [Diffuser] HYDROSTORM PLUS 100 – 250
20 PS-WI-6340103 ฝาครอบใบพัดปั๊ม [Diffuser] HYDROSTORM PLUS 300 – 400
22 PS-WI-63400824 น็อตยึดฝาครอบใบพัดปั๊ม [Diffuser Screw] 100 – 250
22 PS-WI-63400834 น็อตยึดฝาครอบใบพัดปั๊ม [Diffuser Screw] 300 – 400
23 PS-WI-644772 Fibre Washer – HYDROSTORM PLUS 100 – 350
24 PS-WI-6340410 L/Hand Screw M5X18 W o-ring
