Exotuf Plus Top Mount
5/5
เครื่องกรองทรายสำหรับสระว่ายน้ำ รุ่น Exotuf Plus ผลิตจากวัสดุเทอร์โมพลาสติกคุณภาพสูง ด้วยเทคโนโลยีที่ทันสมัย เพื่อให้มีความแข็งแรงทนทานต่อแรงกระแทก สามารถป้องกันการกัดกร่อนจากสารเคมี และ UV ได้เป็นอย่างดี พร้อมด้วยก้านกรองแบบพิเศษ Fish Tail ที่ไออกแบบมาเพื่อช่วยให้สามารถประหยัดพลังงานได้มาก และลดปัญหาการกรองน้ำไม่ทั่วถึง
Application
สระว่ายน้ำทุกขนาด ทุกประเภท
สระว่ายน้ำที่มีระบบสปาร่วมด้วย
สระว่ายน้ำบ้านพักอาศัย และเชิงพาณิชย์
บ่อปลา น้ำพุ สระน้ำในสวน
ตู้แสดงสัตว์น้ำ น้ำเกลือ และน้ำจืด
Product Description
– สามารถใช้ร่วมกับปั๊มที่ใช้พลังงานต่ำ หรือปั๊มประหยัดพลังงาน ทำให้ช่วยประหยัดน้ำได้มากกว่า 30%
– ตัวล๊อคมัลติพอร์ตวาล์วสามารถหมุนได้ 360 องศา เพื่อให้ง่าย และสะดวกในการติดตั้ง รวมถึงยังง่ายต่อการให้บริการอีกด้วย
– ระบบไฮดรอลิกที่มีประสิทธิภาพสูงช่วยให้การกระจายตัวของน้ำที่ดีเยี่ยม
– ช่วยให้การไหลได้อย่างมีความสมดุล เพื่อเพิ่มประสิทธิภาพการกรอง และการ Backwash อย่างสูงสุด
– ตัวถังกรองใช้วัสดุที่ทนทานต่อการกัดกร่อนของสารเคมี และ UV
– มีก้านไส้กรองในลักษณะ Fish Tail หางปลา ซึ่งช่วยเพิ่มประสิทธิภาพในการกรองและลดความถี่ในการทำความสะอาดถังกรอง
– ได้การรับรองมาตรฐานจาก WQA, ASX, SPASA
Technical Info – ข้อมูลทางเทคนิค
| Exotuf Plus Top Mount Sand Filter Buying Guide | ||||||
| รุ่น | วาล์ว | แรงดันสูงสุด | พื้นที่การกรอง | อัตราการไหล
[บ้านพักอาศัย] |
อัตราการไหล
[เชิงพานิชย์] |
ปริมาณทราย |
| E500+ * | 1.5” | 3.5 bar | 2.12 ft.2 | 9.40 m3/h | 7.00 m3/h | 110 กก. |
| E600+ * | 1.5” | 3.5 bar | 3.05 ft.2 | 13.50 m3/h | 10.20 m3/h | 175 กก. |
| E702+ ** | 2” | 3.5 bar | 4.14 ft.2 | 18.40 m3/h | 13.80 m3/h | 270 กก. |
หมายเหตุ: * ใช้ร่วมกับมัลติพอร์ตวาล์ว 22804456 ** ใช้ร่วมกับมัลติพอร์ตวาล์ว 228058
อัตราการไหล สำหรับบ้านพักอาศัย อ้างอิงตาม Velocity ความเร็ว 48 m3 / ชม. / m2 การหมุนเวียนของระบบที่ 6 ชม.

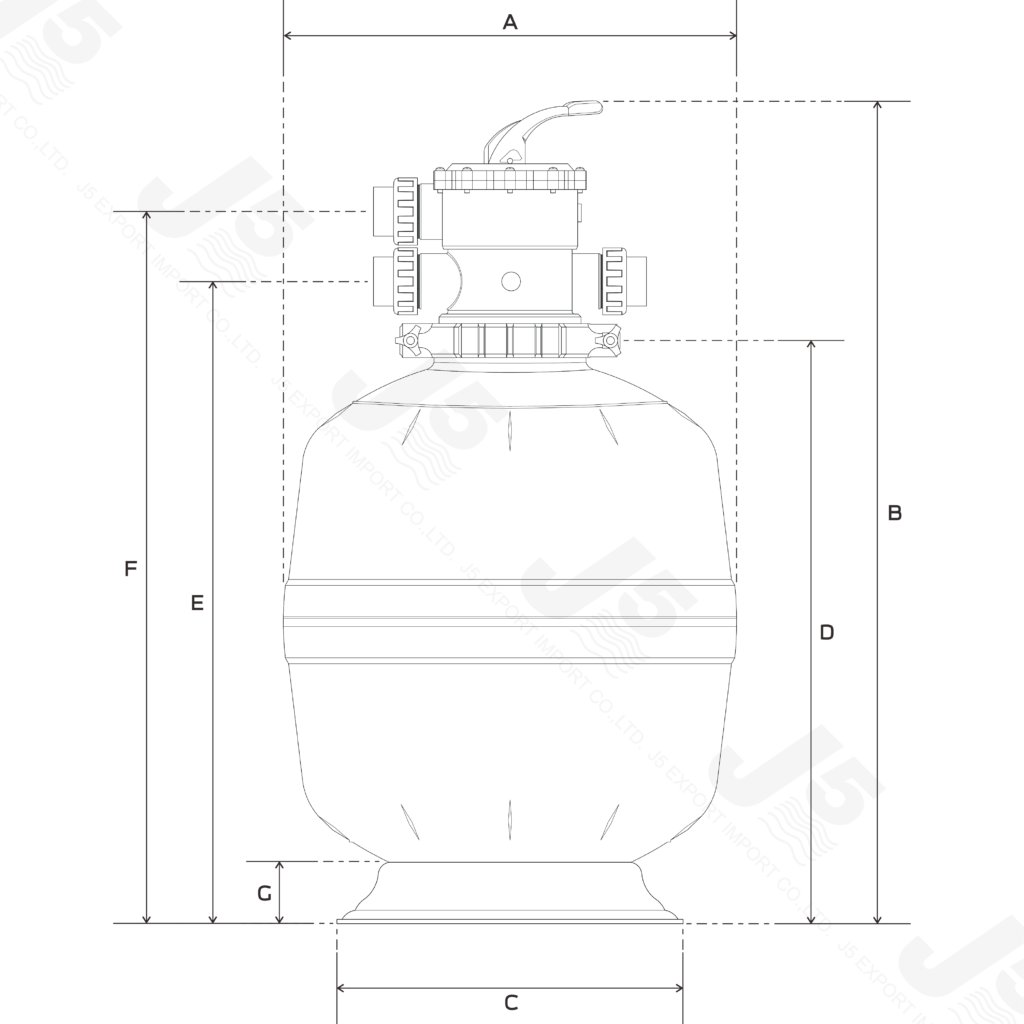

Dimension
| รุ่น | Description | ขนาดท่อ | Dimension (mm.) | ||||||
| A | B | C | D | E | F | G | |||
| FT-WI-22602020 | 20” Exotuf Plus E500 Sand Filter | 1.5” | 550 | 905 | 484 | 618 | 671 | 762 | 88 |
| FT-WI-22602480 | 24” Exotuf Plus E600 Sand Filter | 1.5” | 635 | 1095 | 484 | 809 | 862 | 953 | 88 |
| FT-WI-22602990 | 27” Exotuf Plus E702 Sand Filter | 2” | 755 | 1226 | 620 | 902 | 980 | 1080 | 90 |

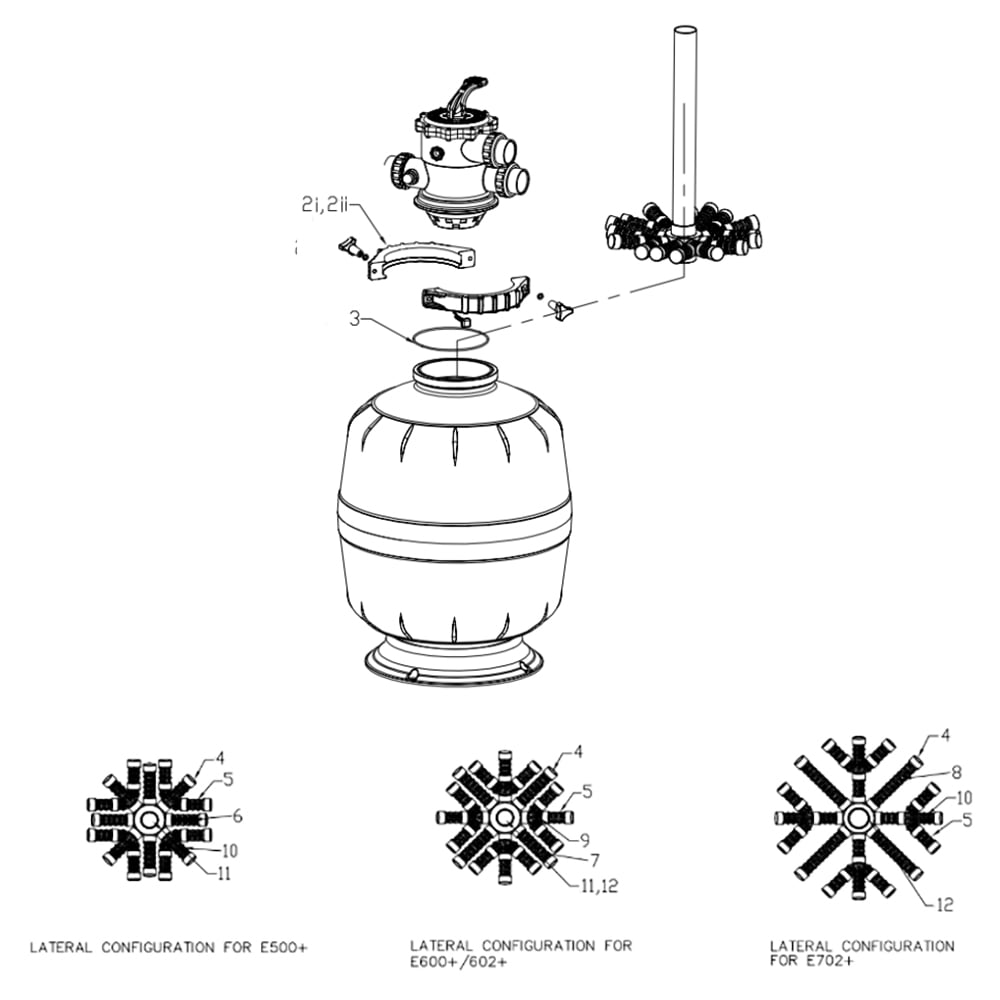

| Ref No. | Part No. | Description |
| 1 | FT-WI-6209291 | Lid 8″ ฝาเครื่องกรองทราย Exotuf Plus |
| 2i | FT-WI-622590 | Clamp Band 6″ เข็มขัดรัดถังกรอง Exotuf Plus Suide Mount |
| 2ii | FT-WI-6220209 | Clamp Band 8″ เข็มขัดรัดถังกรอง Exotuf Plus Suide Mount |
| 3 | FT-WI-6202691 | O-Ring 180 x 4.5 mm. โอริงคอถังกรอง Exotuf Plus |
| 4 | FT-WI-620925 | Lateral Threaded Cap Nut ฝาปิดก้านกรอง Fish Tail |
| 5 | FT-WI-620921 | Lateral Waterco 75 mm. ก้านกรอง Fish Tail ขนาด 75 mm. |
| 6 | FT-WI-620922 | Lateral Waterco 110 mm. ก้านกรอง Fish Tail ขนาด 110 mm. |
| 7 | FT-WI-620923 | Lateral Waterco 145 mm. ก้านกรอง Fish Tail ขนาด 145 mm. |
| 8 | FT-WI-620924 | Lateral Waterco 200 mm. ก้านกรอง Fish Tail ขนาด 200 mm. |
| 9 | FT-WI-6209226 | Lateral Extension Arm Assembly Short ก้านกรอง 3 ทาง |
| 10 | FT-WI-6209227 | Lateral Extension Arm Assembly Long ก้านกรอง 3 ทาง |
| 11 | FT-WI-620892 | Manifold Waterco 40mm for E500+ / E600+ |
| 12 | FT-WI-620893 | Manifold Waterco 50mm for E702+ |
| Part No. | Description | E500+ | E600+ | E702+ |
| FT-WI-620925 | Lateral Threaded Cap Nut ฝาปิดก้านกรอง Fish Tail | 16 | 16 | 16 |
| FT-WI-620921 | Lateral Waterco 75 mm. ก้านกรอง Fish Tail ขนาด 75 mm. | 8 | 12 | 12 |
| FT-WI-620922 | Lateral Waterco 110 mm. ก้านกรอง Fish Tail ขนาด 110 mm. | 4 | – | – |
| FT-WI-620923 | Lateral Waterco 145 mm. ก้านกรอง Fish Tail ขนาด 145 mm. | – | 4 | – |
| FT-WI-620924 | Lateral Waterco 200 mm. ก้านกรอง Fish Tail ขนาด 200 mm. | – | – | 4 |
| FT-WI-620926 | Lateral Extension Arm Assembly Short ก้านกรอง 3 ทาง | – | 4 | – |
| FT-WI-620927 | Lateral Extension Arm Assembly Long ก้านกรอง 3 ทาง | 4 | – | 4 |
| FT-WI-620892 | Manifold Waterco 40mm for E500+ / E600+ | 1 | 1 | – |
| FT-WI-620893 | Manifold Waterco 50mm for E702+ | – | – | 1 |
