HLLF Pump

5/5

ปั๊มสำหรับสระว่ายน้ำรุ่น HLLF Pump ผลิตภัณฑ์ภายใต้แบรนด์ JESTA ปั๊มสระว่ายน้ำจากประเทศจีน ด้วยประสิทธิภาพในการทำงานที่สูง ออกแบบให้มีความแข็งแรง ทนทาน สามารถใช้งานกับระบบสระว่ายน้ำที่ต้องมีการใช้สารเคมี พร้อมมอเตอร์ประเภท TEFC ที่มีประสิทธิภาพสูง สามารถระบายความร้อนได้เป็นอย่างดี เพื่อให้สามารถติดตั้งแบบกลางแจ้ง

Application

สระว่ายน้ำขนาดเล็กถึงขนาดกลาง

สระว่ายน้ำบ้านพักอาศัย

สระว่ายน้ำที่มีระบบสปาร่วมด้วย

Product Description

– จากการทดสอบ แรทนแรงกระแทกของปั๊ม ทำให้มั่นใจในประสิทธิภาพที่ยอดเยี่ยมและคุณภาพที่เชื่อถือได้

– แมคคานิคอลซีลผลิตจากวัสดุคาร์บอนเซรามิก ที่ทนต่ออุณหภูมิ และการเสียดสีได้สูง

– ในขณะที่ปั๊มทำงานมีเสียงที่เบามาก สำหรับขนาด 0.75 HP มีความดังที่ต่ำกว่า 65 Db

– อุณหภูมิของของน้ำที่ปั๊มสามารถทำงานได้ อยู่ที่ 5 – 50C

– อุณหภูมิโดยรอบที่ปั๊มสามารถทำงานได้ สูงสุดที่ 45 C

– แรงดันในการทำงานสูงสุดอยู่ที่ 2.5bar

– ปั๊มมี่มาตรฐานการป้องกันน้ำระดับ IPX5

– มีฉนวนป้องกันไฟฟ้าช็อต Class I และมี Thermal Protection ที่จะตัดการทำงานเมื่ออุณหภูมิสูงเกินไป

Technical Info – ข้อมูลทางเทคนิค

HLLF Pump Buying Guide
รุ่น ค่ากำลังมอเตอร์  กำลังไฟฟ้าที่มอเตอร์ใช้ แรงดันไฟฟ้าความถี่ 50Hz ระบบแรงดันไฟฟ้า ขนาดท่อ  อัตราการไหล (m3/h)
6ม. 8 ม. 10 ม.
SL-HLLF075M 0.75 HP 0.5 kW 220V Single Phase 1.5” 14.00 12.00 9
SL-HLLF100M 1 HP 0.75 kW 220V Single Phase 1.5” 18.00 16.50 13.50
SL-HLLF150M 1.5 HP 1.1 kW 220V Single Phase 1.5” 22.00 20.0 17.50
SL-HLLF200M 2 HP 1.5 kW 220V Single Phase 2” 27.00 25.0 23.0
SL-HLLF200T 2 HP 1.5 kW 380V Three Phase 2” 27.00 25.0 23.0
SL-HLLF300M 3 HP 2.2 kW 220V Single Phase 2” 31.00 29.50 27.50
SL-HLLF300T 3 HP 2.2 kW 380V Three Phase 2” 31.00 29.50 27.50

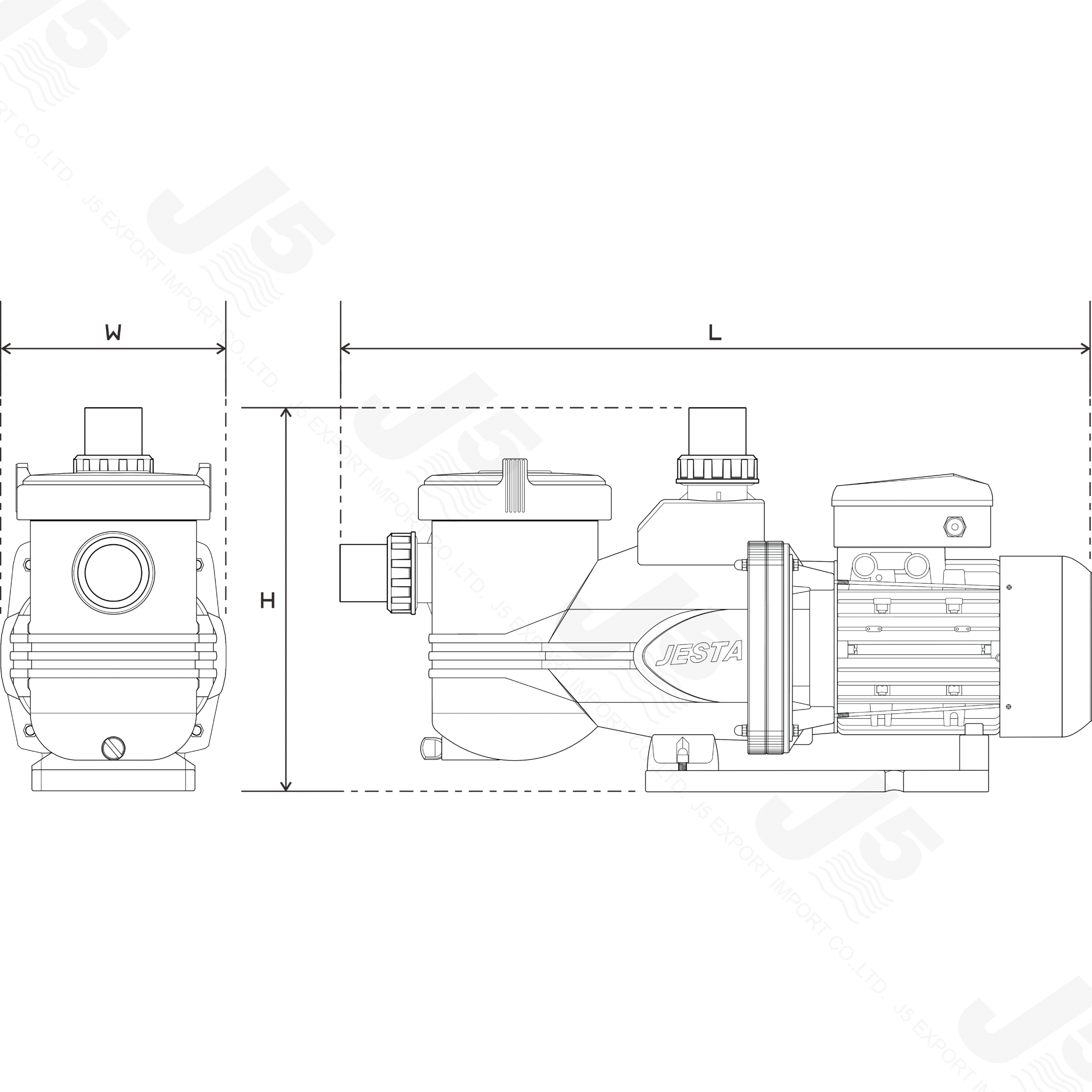

Dimension

รุ่น ค่ากำลังมอเตอร์  ขนาดท่อ Dimension (mm.)
L H W
PS-SL-HLLF075M 0.75 HP 1.5” 595 295 200
PS-SL-HLLF100M 1 HP 1.5” 595 295 200
PS-SL-HLLF150M 1.5 HP 1.5” 605 295 200
PS-SL-HLLF200M 2 HP 2” 605 295 200
PS-SL-HLLF300M 3 HP 2” 605 295 200
PS-SL-HLLF200T 2 HP / 3 Phase 2” 605 295 200
PS-SL-HLLF300T 2 HP / 3 Phase 2” 605 295 200

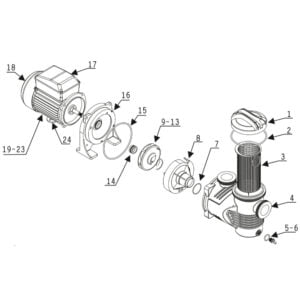

Ref No. Part No. Description
1 PS-SL-3090000144 ฝาปั๊ม ESP PUMP
2 PS-SL-3090300032 โอริงฝาปั๊ม ESP PUMP
3 PS-SL-3090000004 ตะกร้าปั๊ม ESP PUMP
4 PS-SL-3090000145 เสื้อปั๊ม ESP PUMP
5 PS-SL-1050100029 จุกอุดปั๊ม ESP PUMP
6 PS-SL-1050100163 โอริงจุกอุดปั๊ม ESP PUMP
7 PS-SL-3090300022 โอริงฝาครอบใบพัดปั๊ม ESP PUMP
8 PS-SL-3090000146 ฝาครอบใบพัดปั๊ม ESP PUMP
10 PS-SL-3090000003 ใบพัดปั๊ม ESP PUMP 0.5 HP
11 PS-SL-3090000149 ใบพัดปั๊ม ESP PUMP 0.75 HP
12 PS-SL-3090000150 ใบพัดปั๊ม ESP PUMP 1 HP
13 PS-SL-3090000151 ใบพัดปั๊ม ESP PUMP 1.2 HP
14 PS-SL-3090100011 ชาร์ปซีลปั๊ม ESP PUMP
15 PS-SL-3090300023 โอริงเสื้อปั๊ม ESP PUMP
16 PS-SL-3090000152 ซีลเพลทปั๊ม ESP PUMP
17 PS-SL-1.5UNION 1.5″ Union ปั๊ม ESP PUMP
