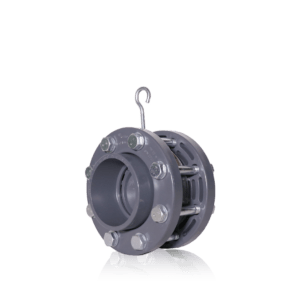

ใช้ร่วมกับระบบท่อ และอุปกรณ์ระบบสระว่ายน้ำ
– รับประกัน ในเรื่องของการทดสอบความดัน ได้ที่ 42 บาร์ ทุกขนาด
– ตัวบอดี้ มีความหนาและแข็งแรง
– สามารถติดตั้งและถอดออกได้อย่างง่ายดาย
– มีขนาดตั้งแต่ 90 มม. ถึง 315 มม. (3” – 12”)
– แผ่นดิสต์มีความแข็งแกร่งโดยมีแกนสแตนเลส 316
– มีลูกศรแสดงทิศทางการไหลของตัวเช็ควาล์ว
– สามารถติดตั้งได้ทั้งในแนวตั้งและแนวนอน
– ด้วยการออกแบบที่ช่วยให้ของเหลวไม่สัมผัสชิ้นส่วนโลหะใด ๆ โดยตรง
– สามารถติดตั้งได้ง่าย
– วาล์วทุกตัวได้รับการทดสอบแบบ 1 ต่อ 1
– มีขนาดตั้งแต่ 20 มม. ถึง 110 มม. (1/2” – 4”)
– ผลิตโดยใช้วัสดุเทอร์โมพลาสติก U-PVCทำสามารถงานโดยไม่มีการกัดกร่อน
– การออกแบบเช็ควาล์ว ที่ช่วยให้มั่นใจถึงการสูญเสียแรงดันที่ลดลง (low pressure loss)
– มีความแข็งแรงทนทานและทนต้อสภาพแวดล้อมได้อย่างดี
– เหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมการบำบัดน้ำ หรือการกระจายน้ำต่าง ๆ
– การติดตั้งแบบยูเนี่ยนทั้ง 2 ทางเพื่อให้ง่ายและสะดวกในการถอดและติดตั้งเพื่อให้บริการ
– ได้รับการรับรองมาตรฐานจาก TUV CERT, TSE, EAC, CE และ UHE
Technical Info – ข้อมูลทางเทคนิค
| Swing Check Valve Buying Guide | ||||||
| รุ่น | รายละเอียด | ขนาด D (นิ้ว) |
ขนาด D (มิลลิเมตร) |
ขนาด DN (มิลลิเมตร) |
||
| ATCC-091 | O-ring: EPDM | 3” | 90 | 80 | ||
| ATCC-111 | O-ring: EPDM | 4” | 110 | 100 | ||
| ATCC-141 | O-ring: EPDM | 5” | 140 | 125 | ||
| ATCC-161 | O-ring: EPDM | 6” | 160 | 150 | ||
| ATCC-201 | O-ring: EPDM | 7” | 200 | 175 | ||
| ATCC-226 | O-ring: EPDM | 8” | 225 | 200 | ||
| ATCC-251 | O-ring: EPDM | 9” | 250 | 225 | ||
| ATCC-281 | O-ring: EPDM | 10” | 280 | 250 | ||
| ATCC-316 | O-ring: EPDM | 12” | 315 | 300 | ||
Dimension
| รุ่น | Description | ขนาดท่อ | Dimension (mm.) | |
| A | B | |||
| SCV-NB-ATCC-091 | U-PVC Swing Check Valve [O-ring: EPDM] | 3” | 173 | 170 |
| SCV-NB-ATCC-111 | U-PVC Swing Check Valve [O-ring: EPDM] | 4” | 222 | 218 |
| SCV-NB-ATCC-141 | U-PVC Swing Check Valve [O-ring: EPDM] | 5” | 247 | 242 |
| SCV-NB-ATCC-161 | U-PVC Swing Check Valve [O-ring: EPDM] | 6” | 321 | 314 |
| SCV-NB-ATCC-201 | U-PVC Swing Check Valve [O-ring: EPDM] | 7” | 344 | 337 |
| SCV-NB-ATCC-226 | U-PVC Swing Check Valve [O-ring: EPDM] | 8” | 420 | 412 |
| SCV-NB-ATCC-251 | U-PVC Swing Check Valve [O-ring: EPDM] | 9” | 443 | 435 |
| SCV-NB-ATCC-281 | U-PVC Swing Check Valve [O-ring: EPDM] | 10” | 482 | 472 |
| SCV-NB-ATCC-316 | U-PVC Swing Check Valve [O-ring: EPDM] | 12” | 559 | 548 |
– รับประกัน ในเรื่องของการทดสอบความดัน ได้ที่ 42 บาร์ ทุกขนาด
– ตัวบอดี้ มีความหนาและแข็งแรง
– สามารถติดตั้งและถอดออกได้อย่างง่ายดาย
– มีขนาดตั้งแต่ 90 มม. ถึง 315 มม. (3” – 12”)
– แผ่นดิสต์มีความแข็งแกร่งโดยมีแกนสแตนเลส 316
– มีลูกศรแสดงทิศทางการไหลของตัวเช็ควาล์ว
– สามารถติดตั้งได้ทั้งในแนวตั้งและแนวนอน
– ด้วยการออกแบบที่ช่วยให้ของเหลวไม่สัมผัสชิ้นส่วนโลหะใด ๆ โดยตรง
– สามารถติดตั้งได้ง่าย
– วาล์วทุกตัวได้รับการทดสอบแบบ 1 ต่อ 1
– มีขนาดตั้งแต่ 20 มม. ถึง 110 มม. (1/2” – 4”)
– ผลิตโดยใช้วัสดุเทอร์โมพลาสติก U-PVCทำสามารถงานโดยไม่มีการกัดกร่อน
– การออกแบบเช็ควาล์ว ที่ช่วยให้มั่นใจถึงการสูญเสียแรงดันที่ลดลง (low pressure loss)
– มีความแข็งแรงทนทานและทนต้อสภาพแวดล้อมได้อย่างดี
– เหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมการบำบัดน้ำ หรือการกระจายน้ำต่าง ๆ
– การติดตั้งแบบยูเนี่ยนทั้ง 2 ทางเพื่อให้ง่ายและสะดวกในการถอดและติดตั้งเพื่อให้บริการ
– ได้รับการรับรองมาตรฐานจาก TUV CERT, TSE, EAC, CE และ UHE
Technical Info – ข้อมูลทางเทคนิค
| Swing Check Valve Buying Guide | ||||||
| รุ่น | รายละเอียด | ขนาด D (นิ้ว) |
ขนาด D (มิลลิเมตร) |
ขนาด DN (มิลลิเมตร) |
||
| ATCC-091 | O-ring: EPDM | 3” | 90 | 80 | ||
| ATCC-111 | O-ring: EPDM | 4” | 110 | 100 | ||
| ATCC-141 | O-ring: EPDM | 5” | 140 | 125 | ||
| ATCC-161 | O-ring: EPDM | 6” | 160 | 150 | ||
| ATCC-201 | O-ring: EPDM | 7” | 200 | 175 | ||
| ATCC-226 | O-ring: EPDM | 8” | 225 | 200 | ||
| ATCC-251 | O-ring: EPDM | 9” | 250 | 225 | ||
| ATCC-281 | O-ring: EPDM | 10” | 280 | 250 | ||
| ATCC-316 | O-ring: EPDM | 12” | 315 | 300 | ||
Dimension
| รุ่น | Description | ขนาดท่อ | Dimension (mm.) | |
| A | B | |||
| SCV-NB-ATCC-091 | U-PVC Swing Check Valve [O-ring: EPDM] | 3” | 173 | 170 |
| SCV-NB-ATCC-111 | U-PVC Swing Check Valve [O-ring: EPDM] | 4” | 222 | 218 |
| SCV-NB-ATCC-141 | U-PVC Swing Check Valve [O-ring: EPDM] | 5” | 247 | 242 |
| SCV-NB-ATCC-161 | U-PVC Swing Check Valve [O-ring: EPDM] | 6” | 321 | 314 |
| SCV-NB-ATCC-201 | U-PVC Swing Check Valve [O-ring: EPDM] | 7” | 344 | 337 |
| SCV-NB-ATCC-226 | U-PVC Swing Check Valve [O-ring: EPDM] | 8” | 420 | 412 |
| SCV-NB-ATCC-251 | U-PVC Swing Check Valve [O-ring: EPDM] | 9” | 443 | 435 |
| SCV-NB-ATCC-281 | U-PVC Swing Check Valve [O-ring: EPDM] | 10” | 482 | 472 |
| SCV-NB-ATCC-316 | U-PVC Swing Check Valve [O-ring: EPDM] | 12” | 559 | 548 |
